Wärmepumpenkomplettsystem: Einfach. Praktisch. Gut.

GreenFOX: Das einfache Wärmepumpen-Komplettsystem

Für den reibungslosen Betrieb einer Luft-Wasser-Wärmepumpe braucht es nicht nur ein richtig dimensioniertes, leistungsstarkes Wärmepumpen-Gerät, sondern auch die dazu passende Hydraulik. Das Komplettsystem von ÖkoFEN liefert nicht nur Wärmepumpe, Hydraulik sowie smarte Regelung aus einer Hand, sondern spart aufgrund der Einfachheit und Flexibilität des Gesamtsystems auch jede Menge Zeit und damit Kosten.

Egal, welche Anforderungen gegeben sind, die GreenFOX 9/14, wie auch die GreenFOX 13/18 Wärmepumpe bieten unterschiedlichste Hydrauliklösungen, um das System so einfach wie möglich abzurunden. Die Systemlösungen sind rasch und einfach integriert, ein Fertigfundament ist bei Bedarf in Kürze aufgestellt und eine umfangreiche, besonders smarte und benutzerfreundliche Regelung hilft, das absolut Beste aus der Heizung herauszuholen.

Wer eine GreenFOX Wärmepumpe installiert, bekommt mit unseren Systemlösungen ein einfach und unkompliziert zu installierendes Komplettsystem an die - und aus - einer Hand.



Vorteile des Wärmepumpen-Komplettsystems für den Installateur

Kompaktes System spart Zeit und Geld

Egal, welche Hydrauliklösung vorgesehen ist, oder ob Solar- bzw. PV-Module benötigt werden - das System beinhaltet alles, was Sie brauchen. Denn gerade die Hydraulik kann oft zur Herausforderung werden.

Mit den einfach integrierten Hydrauliksystemlösungen wird die Installation zum Kinderspiel und Sie sparen wertvolle Arbeitszeit.

Modulares System maximiert Flexibilität

Ganz egal, ob Sie zusätzliche PV-/Solar-Module benötigen oder ein Fertigfundament zur Aufstellung der Wärmepumpe nutzen wollen, unsere Systemlösungen sind maximal flexibel und somit für alle Herausforderungen geeignet.

Auch der Kühlbetrieb ist bei der GreenFOX Wärmepumpe und bei unseren Hydrauliksystemlösungen automatisch integriert. Somit sind weder weiteres Material noch zusätzliche Arbeitszeit erforderlich.

Komplettsystem minimiert Fehler

Je mehr unterschiedliche Komponenten bzw. Schritte notwendig sind, desto fehleranfällig kann ein System sein. Deshalb sind sämtliche Komponenten bzw. Prozesse der Wärmepumpen-Komplettlösung von ÖkoFEN aufeinander abgestimmt und miteinander kompatibel.

Das bedeutet: Fehlerquellen werden absolut minimiert!



Komplettsystem auf nur 1 m2

Kühlfunktion als integrierte Systemlösung

Natürlich verfügt die smarte GreenFOX Wärmepumpe über eine entsprechend integrierte Kühlfunktion. Diese ist jederzeit und ohne zusätzlichen Aufwand nutzbar, sofern eine entsprechende Wärmeabgabe im Haus (z.B. Wand-, Fußbodenheizung) gegeben ist. Beim Kühlen mit einer Wärmepumpe wird der Kreislauf des Heizbetriebs umgedreht und kaltes Wasser durchströmt das System.

Kühlprozess mit einer Wärmepumpe

Der Kühlprozess mit einer Wärmepumpe beginnt mit der Aufnahme von Wärme aus dem Innenraum, welche sie in ein Medium mit niedrigem Temperaturniveau umwandelt. Anschließend wird das Kältemittel in der Wärmepumpe komprimiert, welches die aufgenommene Wärme an die Außenumgebung abgibt. Das Kältemittel wird entspannt, sein Druck und seine Temperatur sinken. Das kalte Kältemittel nimmt erneut Wärme aus dem Innenraum auf und der Kreislauf wiederholt sich.

So funktioniert eine Luftwärmepumpe

Hydraulikschemen im Detail

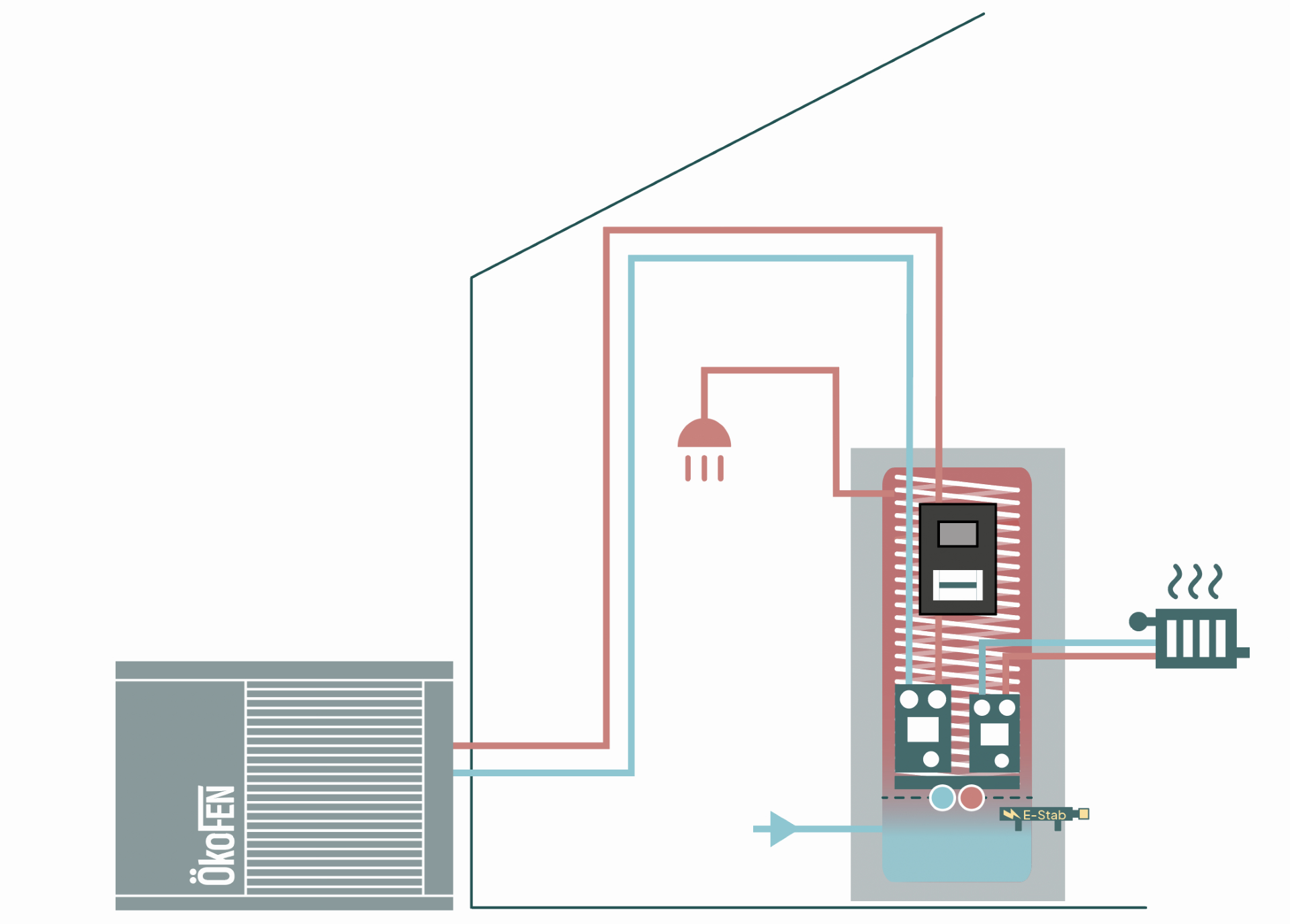

Heiz-und Kühlbetrieb mit Systemspeicher

Der neue Systemspeicher mit 800 l bzw. 1000 l Wasservolumen und zusätzlicher Schichttrennung garantiert lange Laufzeiten und ermöglicht einen problemlosen netzdienlichen Betrieb. Das Hydraulik-Anschlussset für Systemspeicher mit zwei Ventilen sorgt für eine intelligente Umschaltung zwischen Heiz- und Warmwasserbetrieb.

Alle Bauteile sind wie gewohnt am Systemspeicher montierbar. Der Kühlbetrieb wird durch manuelle Umschaltung vor dem Heizkreisverteiler ermöglicht.



Heiz- und Kühlbetrieb mit Systemspeicher und Solar

Optional besteht die Möglichkeit den Wärmepumpen-Systemspeicher mit 800 l bzw. 1000 l Wasservolumen mit einem Solarregister-Glattrohrwärmetauscher auszustatten. Das Hydraulik-Anschlussset für Systemspeicher mit zwei Ventilen sorgt für eine intelligente Umschaltung zwischen Heiz- und Warmwasserbetrieb.
Der Kühlbetrieb wird durch manuelle Umschaltung vor dem Heizkreisverteiler ermöglicht.

Heiz-und Kühlbetrieb mit Kombispeicher

Mit dem Hydraulik-Anschlussset für Kombi- und Doppelspeicher und nur einem Ventil ist es möglich, mit der GreenFOX Wärmepumpe nicht nur zu heizen, sondern auch aktiv zu kühlen. Anders als im Heizbetrieb wird hier der Kreislauf umgekehrt und kaltes Wasser durchströmt das System. Um diese Funktion zu nutzen, sollte bei der Wärmeverteilung ein Flächenheizungssystem wie Fußboden-, Wand- oder Deckenheizung vorhanden sein.

Heiz-und Kühlbetrieb mit Doppelpufferspeicher und Frischwasserstation

Das Hydraulik-Anschlussset für Kombi- und Doppelspeicher in Verbindung mit einem Doppelpufferspeicher ermöglicht neben dem Heiz- auch den Kühlbetrieb des Systems und zusätzlich eine hygienische Warmwasserbereitung mit einem Frischwassermodul. Die perfekte Lösung für höchste Ansprüche!

Das "Do-It-Yourself-Fertigfundament"

Minimaler Aufwand, maximal praktisch: Mit dem Do-It-Yourself-Fertigfundament aus hochwertigem Edelstahl werden die Vorarbeiten zur Aufstellung des Außengerätes zum Kinderspiel: Einfach ausgraben, Kiesgrundlage schaffen, Fertigfundament aufstellen, ausrichten und mit Schotter auffüllen. FERTIG

Wärmepumpe aufstellen

Smarte Regelung on top

Eine smarte Regelung rundet das Komplettsystem ab und holt das Maximum aus der Heizung heraus. Mit dem patentierten "GreenMode" ist es erstmals möglich, mit einer Wärmepumpe CO2-optimiert, strompreisoptimiert bzw. sonnenstromoptimiert zu heizen. Und mit der myPelletronic 2.0 App können über das Smartphone jederzeit und von überall aus ganz einfach Einstellungen vorgenommen werden.

Zum GreenMode von ÖkoFEN

Häufige Fragen und Antworten

Häufige Fragen über Funktionsweise, Installation, Aufstellung und Hydraulik einer Luft-Wasser-Wärmepumpe, sowie kompakte Antworten dazu finden Sie hier.

Eine Luftwärmepumpe ist ein Heiz- und Kühlgerät, welches Wärmeenergie aus der Umgebungsluft verwendet und zur Raumheizung oder -kühlung nutzt.

Hier ist eine grundlegende Erklärung, wie eine Luftwärmepumpe funktioniert:

  1. Absorption der Umgebungswärme: Die Luftwärmepumpe entzieht der Umgebungsluft Wärmeenergie, selbst bei niedrigen Temperaturen. Sogar bei kaltem Wetter enthält die Luft noch genügend Wärmeenergie, die genutzt werden kann.
  2. Verdampfung des Kältemittels: In der Wärmepumpe befindet sich ein geschlossener Kreislauf, der ein Kältemittel enthält. Dieses Kältemittel hat einen niedrigen Siedepunkt und verdampft bereits bei niedrigen Temperaturen, wenn es der Wärme der Umgebungsluft ausgesetzt wird.
  3. Kompression des Kältemittels: Der verdampfte Kältemitteldampf wird von einem Verdichter komprimiert, wodurch sich der Druck und die Temperatur erhöhen.
  4. Abgabe der Wärme: Der komprimierte und erhitzte Kältemitteldampf gibt die gespeicherte Wärmeenergie an das Heizsystem oder den Warmwasserspeicher ab, um den Raum zu beheizen oder Warmwasser bereitzustellen.
  5. Kondensation des Kältemittels: Nachdem die Wärme abgegeben wurde, kondensiert das Kältemittel zu einem flüssigen Zustand zurück, wobei es die Wärmeenergie freisetzt.
  6. Expansion des Kältemittels: Das flüssige Kältemittel durchläuft ein Expansionsventil, das den Druck und die Temperatur reduziert, um den Kreislauf zu schließen und das Kältemittel wieder in den Verdampfer zu leiten.

Dieser Kreislauf wiederholt sich kontinuierlich, solange das Heiz- oder Kühlsystem aktiv ist. Eine Wärmepumpe kann die gewonnene Energie aus der Umgebungsluft nutzen, um das Haus zu heizen. Im Sommer kann das Prinzip umgekehrt werden, um das Haus zu kühlen.

Es ist wichtig zu beachten, dass eine Luftwärmepumpe ihre Effizienz mit sinkenden Außentemperaturen verringert, da die Wärmeenergie in der kalten Luft begrenzt ist. In solchen Fällen können ergänzende Heizsysteme erforderlich sein, um den Heizbedarf zu decken.

In der Heizungssanierung eignet sich eine Luftwärmepumpe am besten. Hier muss lediglich ein geeigneter Platz für die Wärmepumpe im Freien gefunden werden. Die Einbindung ins bestehende Heizsystem erfolgt über eine Fernwärmeleitung von außen. Somit ist der Aufwand sehr überschaubar. Bestimmte Wärmepumpen, wie die ÖkoFEN GreenFOX, erreichen auch Vorlauftemperaturen bis zu 60 °C und sind damit bestens für Sanierer- und Renovierer:innen geeignet.

Zum Produktberater

Die Jahresarbeitszahl (JAZ) gibt das Verhältnis zwischen der jährlich abgegebenen Heizleistung und der jährlich aufgenommenen elektrischen Antriebsenergie der Wärmepumpe an. Sie ist ein Indikator für die Effizienz der gesamten Anlage in Abhängigkeit des Gebäudes.

Kurz gesagt: Eine JAZ von bspw. 4 bedeutet, dass die Wärmepumpe 4 kWh Wärme aus 1 kWh Strom erzeugt. Fazit: Je höher der Wert, desto besser.



In Österreich gibt es hierzu keine einheitliche Regelung. Je nach Bundesland können eine Anzeige- oder Genehmigungspflicht für den Einbau einer Luftwärmepumpe und eine Beschränkung der zulässigen Geräuschimmissionen vorliegen.

Die Kombination aus Wärmepumpe und PV-Anlage macht in der Übergangszeit durchaus Sinn. Im Winter, wenn die Wärmepumpe am stärksten läuft, sind die Sonnenstunden am seltensten. Die Sonnenenergie kann sowohl per E-Stab (Strom) als auch per Solaranlage (warmes Wasser) bei der Warmwasserbereitung dienen.

Es gibt Luft-Luft-Wärmepumpen, Luft-Wasser-Wärmepumpen, Grundwasser-Wärmepumpen und Erdwärmepumpen (Tiefenbohrung od. Flächenkollektoren)

Details zu Wärmepumpen-Arten

Die wichtigsten Faktoren für diese Frage sind der Heizenergiebedarf des Hauses und die Vorlauftemperatur der Heizung. Es gibt Gebäudetypen, bei denen der Einsatz einer Luftwärmepumpe nicht sinnvoll ist. Dazu zählen zum Beispiel Gebäude mit schlechter Dämmung. Ob der Einsatz möglich ist beziehungsweise welche Sanierungsmaßnahmen am Gebäude oder am Wärmeabgabesystem( Heizkörper?) notwendig sind, klärt man am besten im Vorfeld mit einem qualifizierten Wärmepumpen-Installateur oder Energieberater ab.

Auch der Wärmepumpenberater gibt online und in wenigen Schritten eine erste Einschätzung, ob sich eine Wärmepumpe für Ihr Zuhause eignet oder nicht.

Zum Wärmepumpenberater

Es gibt verschiedene Wärmepumpen-Systeme, die unterschiedliche Anforderungen an den Aufstellungsort haben:

  • Split-Wärmepumpen: Diese bestehen aus einem Außen- und Innengerät. Wie der Name schon sagt, wird ein Teil außen und ein Teil innen aufgestellt.
  • Monoblock-Wärmepumpen: Hier gibt es nur ein Gerät.

Die GreenFOX Luftwärmepumpe bspw. ist eine Monoblockgerät, das für die Außenaufstellung gedacht ist. Es gibt auch bestimmte Mindestabstände, die zu Gebäude, Fenster, Türen, Gehwege usw. eingehalten werden müssen. Bei der GreenFOX ist der Schutzbereich 1 Meter rund um die Wärmepumpe - Ausnahme Abstand zur Wand, dieser kann auch geringer sein, jedoch mindestens 50 cm.

Details zum Aufstellort

Ja, eine Kombination von PV-Anlage und Wärmepumpe kann helfen, die Stromkosten zu senken. Man muss jedoch beachten, dass ein Großteil des Stroms für die Luftwärmepumpe im Winter benötigt wird. Gerade in den Wintermonaten liefert aber eine PV-Anlage weniger Strom als im Sommer, da sonnenreiche Tage seltener sind.

Grundsätzlich ist bei der Aufstellung einer Luftwärmepumpe mit nicht viel Aufwand zu rechnen. Es gibt verschiedene Möglichkeiten von “Fundamenten”. Es kann entweder betoniert werden oder man verwendet Fertigfundamente, so wie unser  ÖkoFEN-Fertigfundament aus Edelstahl.
Die Aufstellung der Wärmepumpe sollte in wenigen Stunden erledigt sein. Der Installationsaufwand hängt von der geplanten Hydraulik ab. Im Grunde kann man mit 1-3 Arbeitstagen rechnen.

Aufstellung einer Wärmepumpe
