Installation d’un silo textile ÖkoFEN
Les silos textiles Flexilo et Flexilo Compact sont une solution simple, propre et compacte pour stocker votre granulé de bois.
ÖkoFEN propose plus de 25 dimensions différentes de silos textiles pour un stockage annuel adapté à chaque bâtiment. Quelques règles sont à respecter pour que votre silo assure une réserve durable d'alimentation en granulé de votre chaudière. Votre installateur les connait, et saura vous conseiller sur l'endroit où l'implanter et pourra l'installer rapidement et simplement.
Si vous souhaitez en savoir plus, voici quelques éléments :
| Capacité estimative* | ||||||
|---|---|---|---|---|---|---|
| Référence | Longueur | Largeur | Hauteur sous plafond | |||
| 185 cm | 200 cm | 220 cm | 240 cm | |||
| KGT1814FR | 1.84 m | 1.44 m | 1,3 - 1,6 t | 1,6 - 2,0 t | 2,1 - 2,6 t | 2,7 - 3,3 t |
| KGT1818FR | 1.84 m | 1.84 m | 1,7 - 2,0 t | 2,0 - 2,5 t | 2,6 - 3,3 t | 3,4 - 4,0 t |
| KGT2314FR | 2.30 m | 1.44 m | 1,8 - 2,2 t | 2,1 - 2,5 t | 2,7 - 3,3 t | 3,7 - 4,2 t |
| KGT2318FR | 2.30 m | 1.84 m | 2,4 - 2,8 t | 2,8 - 3,2 t | 3,7 - 4,3 t | 4,8 - 5,4 t |
| KGT2320FR | 2.30 m | 2.04 m | 2,8 - 3,2 t | 3,1 - 3,5 t | 4,2 - 4,8 t | 5,4 - 6,0 t |
| KGT2614FR | 2.58 m | 1.44 m | 2,0 - 2,5 t | 2,4 - 3,0 t | 3,2 - 3,8 t | 4,0 - 4,7 t |
| KGT2618FR | 2.58 m | 1.84 m | 2,4 - 3,0 t | 3,2 - 4,0 t | 4,2 - 4,8 t | 5,0 - 6,2 t |
| KGT2620FR | 2.58 m | 2.04 m | 3,3 - 4-1 t | 3,7 - 4,7 t | 4,8 - 5,4 t | 5,5 - 7,0 t |
| KGT2626FR | 2.58 m | 2.58 m | 4,0 - 5,1 t | 4,9 - 6,1 t | 6,2 - 7,1 t | 7,2 - 8,5 t |
| KGT3626FR | 3.58 m | 2.58 m | 5,4 - 6,6 t | 7,4 - 8,6 t | 9,4 - 10,6 t | 11,4 - 12,5 t |
*Suivant la densité des granulés (kg/m3), la capacité des silos peut varier jusqu'à 20 %. Pour les hauteurs <2m, la capacité est moindre car le dessilage ne sera pas intégral. La capacité maximal exige une hauteur de la piéce de 240 cm minimum.
2. Emplacement du silo textile
Les granulés de bois sont livrés par camion et soufflés directement dans la réserve de granulés. Les camions-souffleurs sont équipés de tuyaux d’une longueur de 20 m. (parfois jusqu'à 30 m.). Le raccord de remplissage du silo textile peut donc être situé jusqu'à 20 m de l’accès camion le plus proche.
Dans la mesure du possible, le silo textile doit être situé contre un mur extérieur de la maison puisque le remplissage se fait de l’extérieur, cependant le Flexilo pourra être situé dans une pièce à l'intérieur de la maison. Dans tous les cas, les raccords de remplissage doivent être accessibles au livreur. Des rallonges sont disponibles.

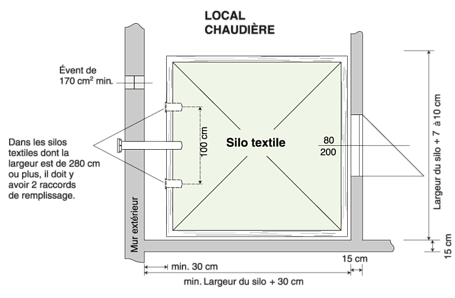

Dimensions de la pièce accueillant le silo
Dimensions au sol : le local doit être de 7 à 10 cm plus large que le silo.
Exemple : Flexilo S190FR - largeur silo 204 cm largeur min local = 211 cm. Pour faciliter le montage du silo, le côté de la pièce où est placé le raccord de remplissage du silo doit avoir une longueur supplémentaire de 30 cm.
Exemple : S190FR - longueur min local = 211 cm + 30 cm = 241 cm.
Aménagement du local dans lequel est placé le silo textile

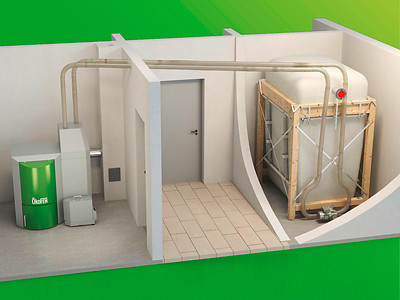

Le silo textile peut être placé dans le même local que la chaudière à granulés.
Murs et portes de la chaufferie : il n‘existe pas de contraintes particulières portant sur les murs et les portes de la chaufferie dans le cadre d‘installations privées de moins de 70 kW. Pour les établissements recevant du public (ERP) et les chaufferies de plus de 70 kW, appliquez la réglementation en vigueur.
Raccord de remplissage : avec un silo textile, vous n’avez pas besoin de deuxième raccord pour soulager la pression de l’air lors du remplissage. Néanmoins la pièce où se situe le silo doit avoir une ventilation d’au moins 170 cm².
