Installatietips voor de vakman - Textielsilo

Niet iedereen heeft voor de juiste opslag van pellets een speciale kelderruimte ter beschikking.

Zo biedt ÖkoFEN een volledig gamma van kant-en-klare textielsilo's voor de opslag van pellets. In totaal bestaan er 40 verschillende modellen, met groottes van 450kg tot 12 ton. Er is bvb. de Flexilo Compact waarbij tot 60% meer pellets gestockeerd kunnen worden op dezelfde oppervlakte als bij het standaardmodel.

Flexibele textielsilo voor elke situatie

Bij lage ruimtes met een ruimtehoogte van slechts twee meter kan zo tot 6,5 ton pellets opgeslagen worden. De ingebouwde schroef en het beproefde veersysteem met flexibele schuine bodem zorgen ervoor dat de silo volledig kan geledigd worden.

Info en tips voor het plannen van pelletketel met textielsilo

Minimale kamergrootte

Vuleenheid en losmotor aan dezelfde kant
Vuleenheid en losmotor aan dezelfde kant
Vuleenheid tegenover losmotor
Vuleenheid tegenover losmotor

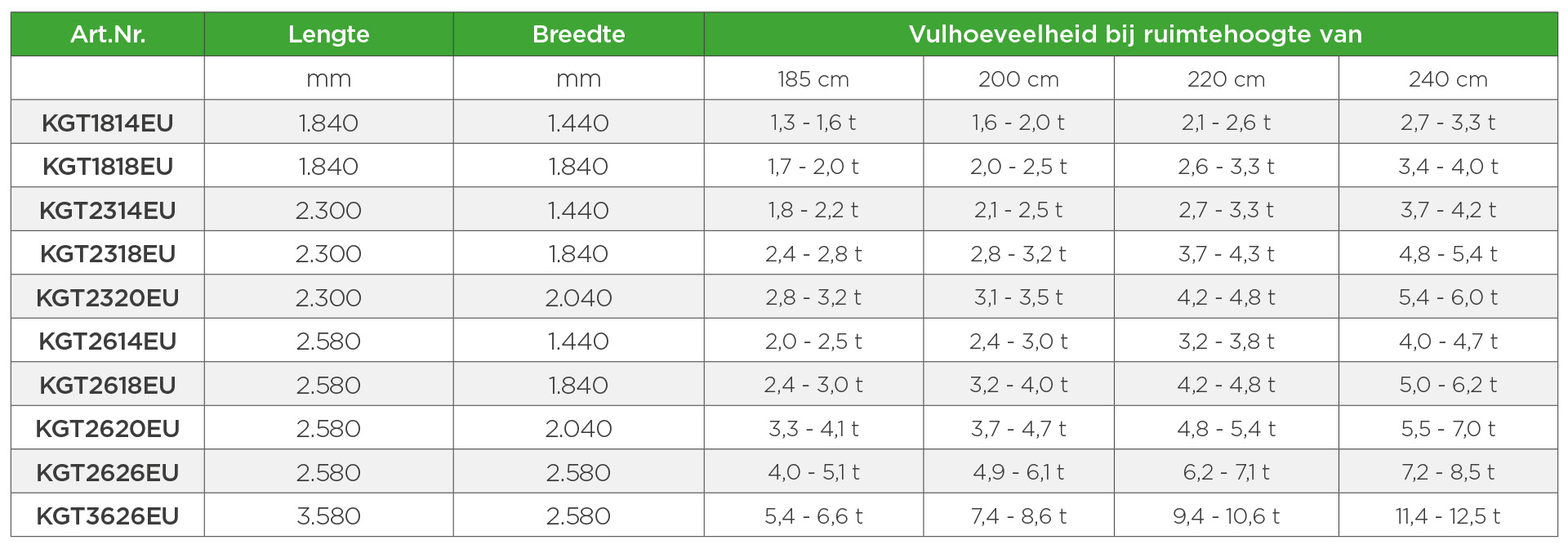

Flexilo Compact - Capaciteit bij ruimtehoogte van 185 tot 240 cm



1. Textielsilo met vacuümzuigsysteem

Textielsilo en pelletketel bevinden zich in 2 verschillende ruimtes (tot 20 m van elkaar verwijderd).



Vakuumsaugsystem

2. De keuze van de grootte van de voorraad

De grootte van de silo hangt af van de stooklast. Gebaseerd op gemiddelde verwarmingsgewoontes komen we tot volgende vuistregel:

Per 1 kW stooklast = 400 kg houtpellets-jaarlijks verbruik

Voorbeeld:
Stooklast 12 kW x 400 kg = 4800 kg ....... Textielsilo KGT2618
Stooklast 10 kW x 400 kg = 4000 kg ....... Textielsilo S2622H
Stooklast 7 kW x 400 kg = 2800 kg ......... Textielsilo S190H

Technische gegevens



Flexilo Classic

3. De ligging van de voorraadruimte



De pellets worden snel en makkelijk geleverd. Met een slang worden de pellets in uw textielsilo geblazen. Het is handig als u ervoor zorgt dat de afstand tussen de vrachtwagen en de vulkoppelingen beperkt wordt ongeveer 30 meter.

Indien mogelijk, kan u de pelletvoorraadruimte laten grenzen aan een buitenmuur, zo zijn de vulkoppelingen makkelijk bereikbaar van buitenaf. Als de voorraadruimte verder binnen ligt, dan moet u zorgen dat de inblaas- en afvoerbuis tot aan de buitenmuur komen. (Opgelet - hou rekening met de brandvoorschriften)

De stookruimte moet grenzen aan een buitenmuur, omdat daardoor een directe be- en verluchting van de stookruimte mogelijk is. Bij een stookruimte die niet grenst aan een buitenmuur moet een verluchtingsbuis (min. 200 cm²) lopen tot aan de buitenmuur.



Grootte van de voorraadruimte

Afmetingen van de plattegrond:
De opstellingsruimte moet min. 7 tot 10 cm breder zijn dan de silo. BvB.: S190 – breedte van de silo 197 cm = minimum lengte van de ruimte = 205 cm

De ruimte moet aan de kant waar de vulkoppeling aangebracht wordt minstens 30 cm langer zijn dan de minimum lengte van de ruimte.

bvb.: S190 – min. lengte van de voorraadruimte 205 cm + 30 cm = 235 cm

Hoogte van de ruimte: de vereiste minimumhoogte van de ruimte bedraagt 215 cm.

Aansluiting van de ketel

De installatie wordt voorbekabeld geleverd. In de stookruimte dient u wel een stopcontact van 230V te voorzien.

Noodschakelaar

Buiten de stookruimte - in de nabijheid van de deur van de stookruimte - moet een"noodschakelaar" voorzien worden.

4. De inrichting van de voorraad- en stookruimte

Ausstattung Maße 01
Ausstattung Maße 02



Aangrenzende muren: De muren en het plafond van de voorraad- en stookruimte moeten voldoen aan brandweerstandsklasse F90.

Deuren: Zoals bij alle andere verwarmingssystemen moeten de deur van de stookruimte en de deur van de voorraadruimte als brandveiligheidsdeur (T 30) uitgerust zijn.  Ze moeten beiden naar buiten uitgeven en van een dichting voorzien zijn.

Vulsysteem: Meestal is bij een pelletsilo geen afzuiging van de inblaaslucht nodig. De ruimte waar de silo zich bevindt moet daarentegen wel een opening (venster of andere opening) hebben van minstens 170 cm² om zo voldoende ventilatie te hebben.

Brandveiligheid: Uw ÖkoFEN-specialist geeft u graag inlichtingen over de brandveiligheid.

Vochtigheid: De luchtvochtigheid stelt normaal geen probleem maar de stof mag niet in contact komen met een vochtige muur. Bij een buiteninstallatie moet de silo beschermd worden tegen regen en UV.

5. Montagevideo: zo makkelijk is de opbouw van de Flexilo Compact



We tonen u hoe makkelijk de montage van een compacte flexilo is.
