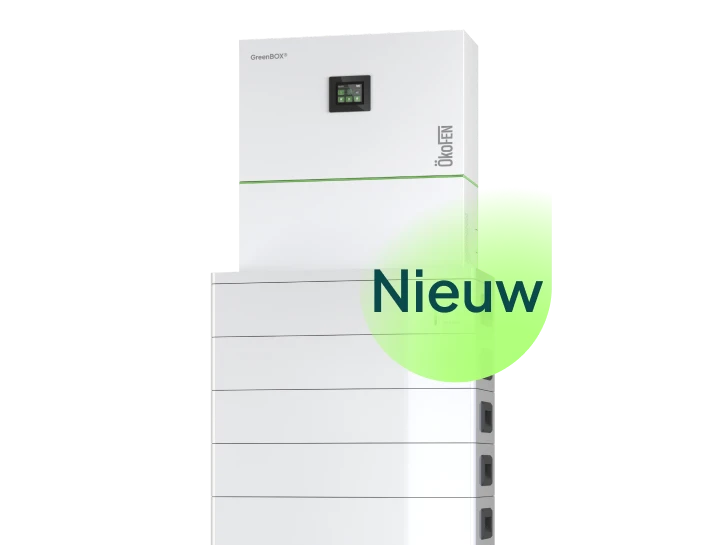

Thuisbatterij
Warmteslimme stroomopslag
Combineer je jouw ÖkoFEN pelletverwarming of warmtepomp met een slimme thuisbatterij? Dan haal je het maximale uit jouw energiesysteem. Je verbruikt en betaalt minder stroom van het net en je bent ook minder afhankelijk van de fluctuerende energieprijzen. De ÖkoFEN thuisbatterij kan probleemloos in een bestaand PV-systeem geïntegreerd worden en werkt het best wanneer warmte en elektriciteit als één geheel worden beheerd.
Highlights van de thuisbatterij
Functies
PLUG & PLAY
De ÖkoFEN GreenBOX® – de slimste sturing voor jouw energie
De ÖkoFEN GreenBOX® vormt het slimme hart van het totaalsysteem. Deze zorgt ervoor dat alle onderdelen - van de verwarming en de zonnepanelen tot de laadpaal voor de elektrische wagen - automatisch, efficiënt en met het oog op warmteoptimalisatie met elkaar worden verbonden.

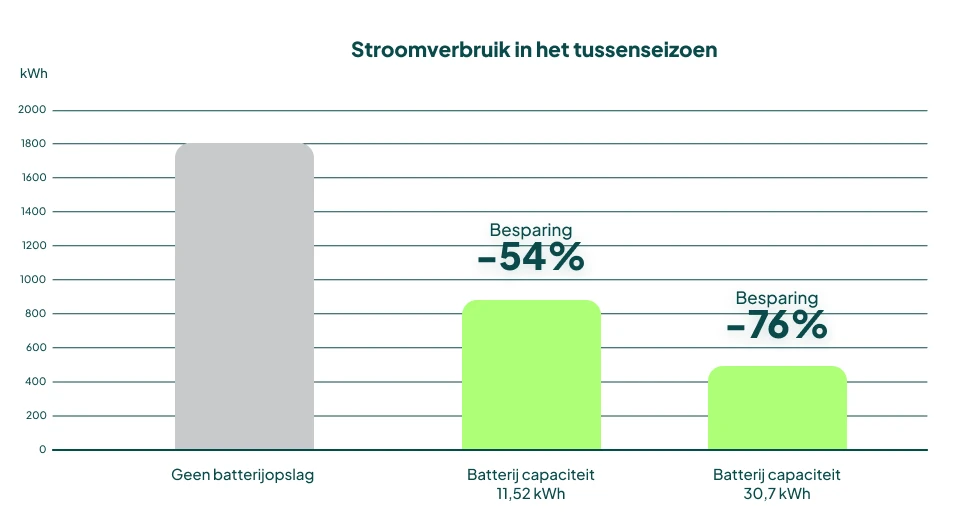

Besparen in het tussenseizoen
Over het algemeen is de opbrengs van zonnepanelen in de zomer hoog en in de winter laag. Als we kijken naar het stroomverbruik in de maanden maart, april, september en oktober, kan de warmte-slimme thuisbatterij, afhankelijk van de capaciteit en configuratie, het stroomverbruik uit het net met wel 76% verminderen.
Aanname: 10 kWp PV-installatie, Zuidelijk gerichte hellingshoek 20°, 3000 kWh huishoudelijk stroomverbruik, warmtepomp, 165 m² - 6000 kWh verbruik, warm water met warmtepomp, 22,5 °C buitentemperatuur, Energieinstitut.at/tools/susi - 28-05-2025, maanden: maart/april/september/oktober
Veiligheidsfuncties
Technische gegevens
| Specificaties |
standaard
|
met warmtepomp of
elektrische wagen |
 met warmtepomp én
elektrische wagen |
||||
|---|---|---|---|---|---|---|---|
| Batterijmodule | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Opslagcapaciteit* kWh | 7.7 | 11.5 | 15.3 | 19.2 | 23 | 26.8 | 30.7 |
| Maximaal bruikbare opslagcapaciteit kWh | 6.9 | 10.4 | 13.8 | 17.3 | 20.7 | 24.1 | 27.6 |
| Nominale spanning V | 153 | 230 | 307 | 384 | 460 | 537 | 614 |
| Laad- en ontlaadvermogen | 3,8-6,1 | 5,8-9,2 | 6,0-12,3 | 6,0-15,4 | 6,0-18,4 | 6,0-20,0 | 6,0-20,0 |
| Afmetingen in mm (698 x 356 x H) incl. batterijbeheersysteem en omvormer | 1,117 | 1,255 | 1,393 | 1,531 | 1,669 | 1,807 | 1,945 |
| Gewicht in kg | 159 | 201 | 243 | 285 | 327 | 369 | 411 |
*Max. ontladingsdiepte 90 % DOD
| Hybride omvormer | 6 kW - 3P-3G25 | 8 kW - 3P-3G25 | 10 kW - 3P-3G40 | 12 kW - 3P-3G40 | 15 kW - 3P-3G40 | 20 kW - 3P-3G40 |
|---|---|---|---|---|---|---|
| Max. bruikbaar DC-ingangsvermogen kWp | 9 | 12 | 15 | 18 | 22.5 | 30 |
| Afmetingen zonder batterij in mm (BxDXH) | 698 x 356 x 613 | |||||
| Max. AC-uitgangsvermogen in kW | 6.6 | 8.8 | 11 | 13.2 | 16.5 | 22 |
| Max. DC-ingangsvermogen in V | 950 | |||||
| MPPT spanningsbereik in V | 120-950 | 200-950 | ||||
| Min. DC-startspanning in V | 135 | |||||
| Max. DC-startspanning in V | 950 | |||||
| MPP tracker/string aansluitingen per MPPT | 2 / 1 | 2 / 2 | ||||
| Nominale stroom per MPPT | 15 | 30 | ||||
| Max. DC-laad- en ontlaadvermogen in A | 25 | 40 | ||||
| Max. CD-laad- en ontlaadvermogen in kW | 6.0 | 8.0 | 10.0 | 12.0 | 15.0 | 20.0 |
| Omschakeltijd noodstroom | < 10 mS | |||||
| Gewicht in kg | 55 | 59 | 62 | |||
Technische gegevens
| Brutocapaciteit | Aantal modules | Afmetingen |
|---|---|---|
| 7,7 kWh | 2 x LFP batterijmodule | 698 x 356 x 1117 mm |
| 11,5 kWh | 3 x LFP batterijmodule | 698 x 356 x 1255 mm |
| 15,3 kWh | 4 x LFP batterijmodule | 698 x 356 x 1393 mm |
| 19,2 kWh | 5 x LFP batterijmodule | 698 x 356 x 1531 mm |
| 23,0 kWh | 6 x LFP batterijmodule | 698 x 356 x 1669 mm |
| 26,8 kWh | 7 x LFP batterijmodule | 698 x 356 x 1807 mm |
| 30,7 kWh | 8 x LFP batterijmodule | 698 x 356 x 1945 mm |
- Celtechnologie: LiFePo4
- Hybride omvormer 10 kW-3 fasig: (B x D x H): 698 x 356 x 613 mm, 59 kg
- Batterijbeheersysteem: 698 x 356 x 138 mm, 11 kg
- Batterijmodule 3,84 kWh: 698 x 356 x 138 mm, 42 kg
- Grondmodule: 698 x 356 x 100 mm, 15 kg – incl. instelbare poten
- Volledig opslagsysteem met 30,7 kWh (8 modules): 698 x 356 x 1945 mm
- Afstand tot plafond: > 300 mm
- Beschermingsklasse behuizing: omvormer IP65
- Beschermingsklasse behuizing: batterijopslag: IP21 (24 cellen per module)
ÖkoFEN P40 Wallbox
- Eenvoudige montage en installatie
- 1P- of 3P-PV-laadpunt
- Ingebouwde type A-differentieelschakelaar
- Slim laadbeheer
- Ingebouwde energiemeter
- WLAN/LAN-communicatie en visualisatie
- tot 11 kW laadvermogen (optioneel 22 kW)
- Bidirectionele integratie – afhankelijk van model en netbeheerder (optioneel)
- Gemaakt in Oostenrijk
Flexible emergency power box
- Noodstroombox voor werking bij stroomuitval
- Vooraf gemonteerde box voor manuele omschakeling naar noodstroomwerking, incl. Energy Meter LAN. Afmetingen (H x B x D): 500 mm x 300 mm x 200 mm
- Eenvoudige installatie in de ruimte waar de kast moet worden geplaatst: hierdoor is geen ingewikkelde installatie bij de schakelkast nodig.
- De omvormer moet geïnstalleerd worden in een geventileerde ruimte, aangezien het toestel tijdens de werking warmte ontwikkelt.
- De ondergrond moet vlak en stabiel zijn en geschikt zijn om het gewicht van het systeem te dragen.
- De optimale omgevingstemperatuur voor het systeem is 10-30°C. Bij lagere of hogere temperaturen wordt het vermogen beperkt.
- Het toegelaten temperatuurbereik van de installatie bedraagt 5-35°C.
- De ruimte moet vrij zijn van stof en explosieve substanties.
- Het systeem mag niet geïnstalleerd worden in ruimtes met open vuur of vocht.
- Behoudt minstens 2 meter afstand van warmtebronnen met een hoge stralingswarmte (> 60°C), zoals houtkachels.
- Plaats de installatie niet in vluchtwegen, slaapkamers of gangen, noch in ruimtes die toegankelijk zijn voor kinderen of huisdieren.
- Meer gedetailleerde informatie verkrijgbaar via uw erkend electricien.
