Planungsratgeber für Fachhandwerker - Gewebetank

Mit einem Flexilo Gewebetank sind Ihre Pellets platzsparend und zugleich kostengünstig gelagert.

Den Aufstellort können Sie selbst bestimmen und benötigen dafür keinen separaten Lagerraum. Für jeden Platz- und Pelletbedarf bieten wir Ihnen dazu die richtige Ausführung.
Es stehen verschiedene Gewebetankgrößen von 499 kg bis 8,5 Tonnen Lagerkapazität zur Auswahl.

Informationen und Tipps für die Planung von Pelletheizungen mit Gewebetank

1. Gewebetank mit Vakuumsaugsystem

Gewebetank und Heizung sind bis zu 20 m entfernt.



Vakuumsaugsystem

2. Die Auswahl der Tankgröße



Die Tankgröße ist abhängig von der Gebäudeheizlast. Bezogen auf durchschnittliche Heizgewohnheiten ergibt sich folgende Faustregel: Pro 1 kW Heizlast = 400 kg Holzpellet-Jahresbedarf

Beispiele:
Heizlast 12 kW x 400 kg = 4800 kg.......Gewebetank KGT2618EU
Heizlast 10 kW x 400 kg = 4000 kg.......Gewebetank S2622EU
Heizlast 7 kW x 400 kg = 2800 kg.........Gewebetank S190EU

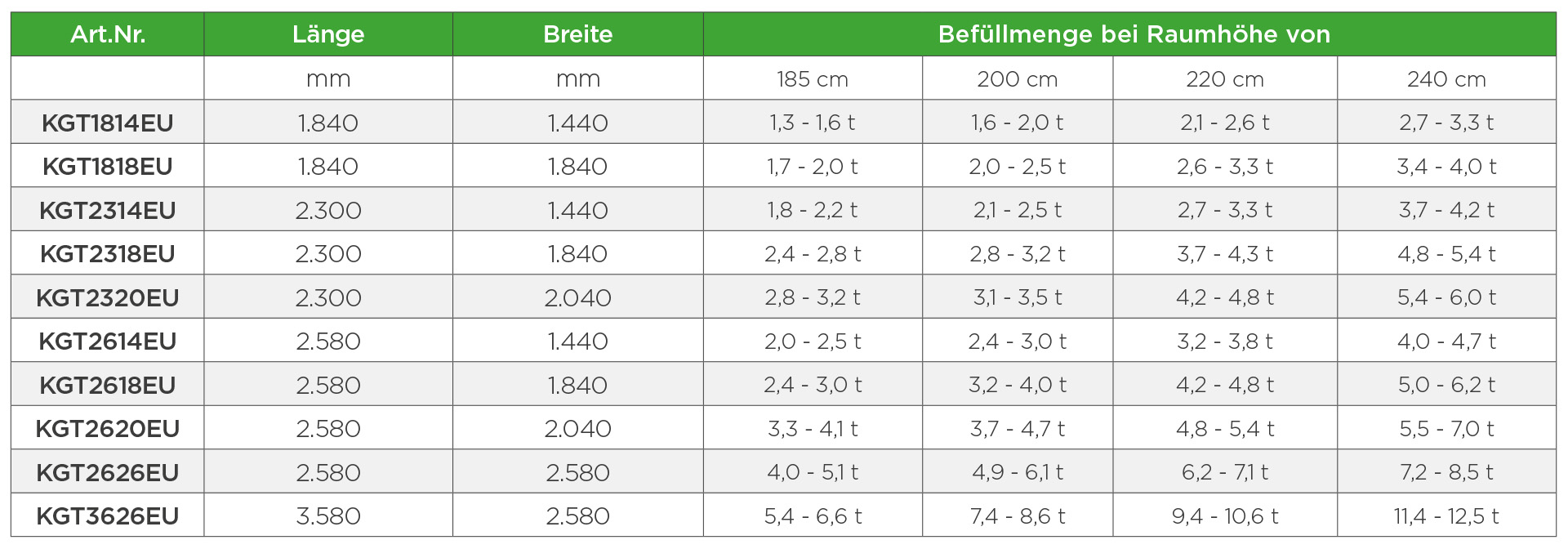

Die verfügbaren Größen unserer Flexilo Gewebetanks entnehmen Sie bitte den >> technischen Daten.

Flexilo Classic

3. Die Lage des Tankraums



Die Pellets werden mittels Tankwagen angeliefert und in den Gewebetank eingeblasen. Die Tankwagen verfügen über einen Pumpschlauch mit max. 30 m Länge. Der Gewebetank (bzw. die Befüllkupplung) soll daher max. 30 m von der Hauszufahrt entfernt sein. Wenn möglich, sollte der Tankraum an eine Außenmauer angrenzen, da der Befüllstutzen von außen zugänglich sein soll. Im Tankraum muss eine Entlüftungsmöglichkeit vorgesehen werden. Bei innen liegendem Tankraum müssen Befüllrohr und Entlüftungsrohre bis an die Außenmauer geführt werden.
Der Heizraum sollte ebenfalls an eine Außenmauer angrenzen, weil dadurch eine direkte Be- und Entlüftung des Heizraumes möglich ist. Bei innenliegendem Heizraum muss ein Lüftungsrohr (mind. 200 cm²) bis an die Außenmauer geführt werden.





Die Größe des Tankraums:
Bei den Abmessungen des Tankraums ist zu beachten, dass zu allen Seiten des Gewebetanks ein Abstand von mindestens 7 cm und auf der Seite der Befülleinheit ein Abstand von mindestens 30 bis 45 cm zu den Wänden benötigt wird. Die Mindestraumhöhe beträgt je nach Gewebetank 2,0 bis 2,15 m. Um die maximale Befüllmenge nutzen zu können, benötigen die meisten Gewebetankgrößen eine Raumhöhe von 2,40 m. Laut Norm muss der Tankraum über eine Entlüftung von 170 cm2 bzw. ein Fenster verfügen.

4. Die Ausstattung des Tank- und Heizraumes

Ausstattung Maße 01
Ausstattung Maße 02



Belüftung:
Jeder Pelletlagerraum oder Aufstellraum für Fertiglager muss belüftet werden. Die Lüftungsöffnungen sollten so angelegt sein, dass sie nicht unmittelbar unter Fenstern oder Zuluftöffnungen münden. Die Belüftung kann entweder über belüftete Befüllkupplungen oder getrennte Lüftungsöffnungen erfolgen.

Befüllsystem:
Grundsätzlich ist beim Gewebetank keine Absaugung der Einblasluft notwendig. Der Aufstellraum muss jedoch über eine entsprechende Abluftöffnung (Fenster oder sonstige Öffnung) mit mind. 170 cm² verfügen. Die beim Befüllen eingeblasene Luft muss problemlos ins Freie entweichen können, damit im Aufstellungsraum kein Überdruck entsteht.

Brandschutz:
Gemäß den Feuerungsverordnungen der Bundesländer gelten in den meisten Ländern Brandschutzvorschriften für Lagermengen über 10 m³ (ca. 6,5 t) und für Pelletkessel ab 50 kW Leistung. Auskünfte über Brandschutzbestimmungen erteilt Ihnen gerne >> Ihr ÖkoFEN Fachberater.

Feuchtigkeit:
Normale kellerfeuchte Wände sowie Luftfeuchtigkeit (Außenaufstellung) stellen kein Problem dar. Das Gewebe darf jedoch nicht an feuchten Wänden anliegen. Bei Außenaufstellung muss der Gewebetank vor Regen und UV-Licht geschützt werden.

5. Montagevideo: So leicht ist der Aufbau des Flexilo Compact



Wir zeigen Ihnen wie einfach die Montage unserer platzsparenden Gewebetanks ist.
